代号
|
说明
|
|
1
|
Pg13.5(1 导管 catheter)
|
|
2
|
G1/2(1 导管 catheter)
|
|
3
|
M20(1 导管 catheter)
|
|
4
|
G1/2(2 导管 catheter)
|
|
5
|
M20(2 导管 catheter)
|
|
6
|
M12连接器 Connector(1导管 catheter)
|
|
A
|
1NC/1NO(慢动型 Slow-actingtype)
|
|
B
|
2NC(慢动型 Slow-actingtype)
|
|
C
|
2NC/1NO(慢动型 Slow-actingtype)
|
|
D
|
3NC(慢动型 Slow-actingtype)
|
|
E
|
1NC/1NO(MBB 接点 Contact)
|
|
F
|
2NC/1NO(MBB 接点 Contact)
|
|
F
|
四个安装方向可选(交货时为前侧安装)/塑料
|
|
D
|
四个安装方向可选(交货时为前侧安装)/金属
|
注:不接受单独订购开关头部或开关部件。( 操作钥匙另售。)
|
额定电压
|
非电感性负载
|
电感性负载
|
|
电阻性负载
|
灯泡负载
|
电感性负载
|
马达负载
|
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
|
125VAC
|
10
|
3
|
1.5
|
10
|
5
|
2.5
|
|
250VAC
|
10
|
2
|
1
|
10
|
3
|
1.5
|
|
400VAC
|
10
|
1.5
|
0.8
|
10
|
1.5
|
0.8
|
|
8VDC
|
10
|
6
|
3
|
10
|
6
|
6
|
|
14VDC
|
10
|
6
|
3
|
10
|
6
|
6
|
|
30VDC
|
6
|
4
|
3
|
6
|
4
|
4
|
|
125VDC
|
0.8
|
0.2
|
0.2
|
0.8
|
0.2
|
0.2
|
|
250VDC
|
0.4
|
0.1
|
0.1
|
0.4
|
0.1
|
0.1
|
|
额定电流
|
3A 240VAC(A300)
|
|
操作绐称速度
|
0.1m~0.5m/s
|
|
动作频率
|
30次/分3
|
|
接点电阻
|
25mΩ 以下(初期)
|
|
绝缘电阻
|
100mΩ以上(在500VDC以下)
|
|
绝缘电压
|
400V
|
|
电介强度
|
AC2500V/Umip 4KV
|
|
振动
|
10 55HZ，1.5mm 双振幅
|
|
冲击
|
机械耐久:1000m/s²以上(约100G以上)误动作耐久:300m/s²以上(约 30G 以上)
|
|
使用温度
|
-20~+70°C(没有结冰)
|
|
使用湿度
|
<95% RH
|
|
电气寿命
|
15 万次以上
|
|
防水等级
|
IP67
|
|
操作插入力量
|
Max
|
14.7N(1,500gf)
|
|
操作抽动力量
|
Max
|
29.42N(3,000gf)
|
|
动作距离
|
|
6±3mm
|
|
总行程
|
|
(28mm)
|
|
强制脱离力
|
Min
|
58.84N(6,000gf)
|
|
强制脱离距离
|
Min
|
10mm
|

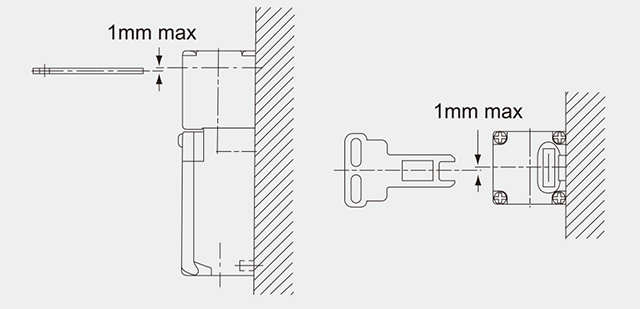

钥匙与插入孔之中心上下左右位置应在1mm以内，以避免机构磨耗和破坏。

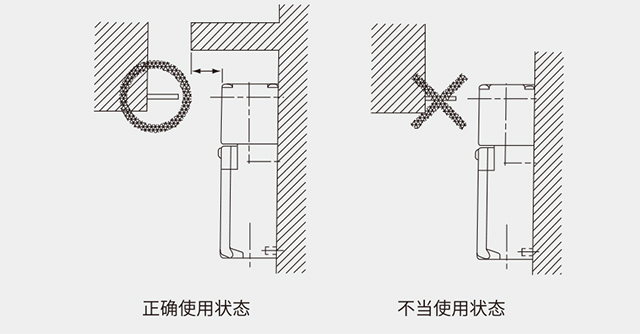

使用开关时，应于上方设置-挡板，以防止钥匙过于插入使机构损坏。而挡板与开关间a之距离应在3mm以下，以防止不动作。

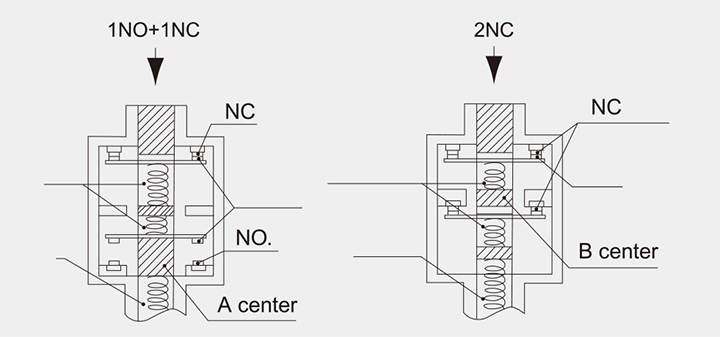

NC接点的强制脱离机构，作用是当接点发生熔着时,下压钥匙机构中心，可将接点强制推开,使回路切断。(EN60947-5-1 强制脱离认定)。
