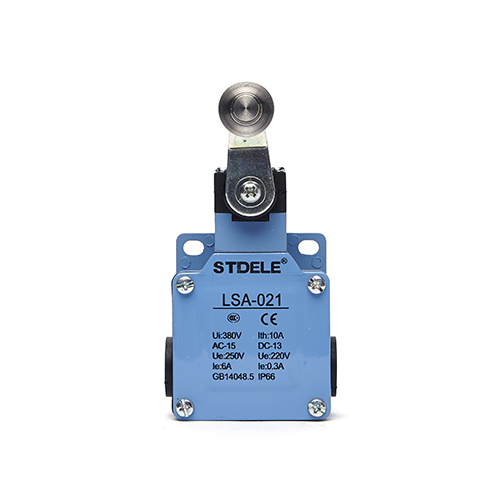

LSA-021

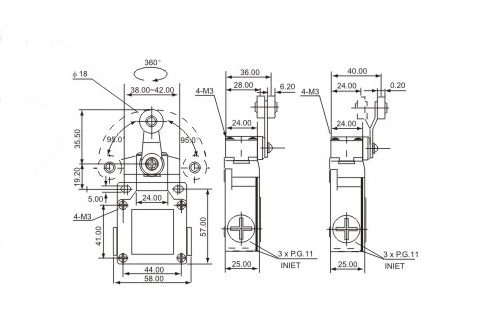

产品概述 规格 特性 外形尺寸
坚硬金属外壳,极大摇臂角度±95°
不锈钢滚轮,冲头及弹簧

可选配M18x1.5索头


型号 LSA LSA-001 LSA-003 LSA-012 LSA-021 LSA-041 LSA-031 LSA-051 LSA-061 LSA-071 LSA-081
操作力 OF(最大) 800g 800g 800g 400g-cm 400g-cm 400g-cm 400g-cm 150g 150g 150g
回弹力 RF(最小) 400g 400g 400g 100g-cm 100g-cm 100g-cm 100g-cm 50g 50g 50g
前预行程 PT(最大) 1.8mm 1.8mm 1.8mm 20° 20° 20° 20° 30mm 30mm 30mm
触发位置 TP±10% 2.0mm 2.0mm 2.0mm 22.5° 22.5° 22.5° 22.5° 22.5° 22.5° 22.5°
行程移动分辨率 MD(最大) 1.2mm 1.2mm 1.2mm 10° 10° 10° 10° 14° 14° 14°
触后行程 OT(最小) 4.0mm 4.0mm 4.0mm 75° 75° 75° 75° 20mm 20mm 20mm
累积总行程 TT 5.8mm 5.8mm 5.8mm 95° 95° 95° 95° 50mm 50mm 50mm
摇臂转换分角度         22.5° 22.5° 22.5° 22.5°
双断开机械功用 INO+INC Force Break snap action强迫断开快速机芯
额定电压/电流 10(4)A, 125, 250VAC / 6(2)A, 380VAC For inductance Load, Cosφ=0.4
接触电阻 25mΩ max. (initial value)
绝缘电阻 100mΩ min. (at 500VDC)
电介强度 1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity
1500VAC, 50/60 Hz for 1 minute between current-carrying and non-current-carrying metal parts
1500VAC, 50/60 Hz for 1 minute between each terminal and ground
电气寿命 500,000 at 10A 250VAC Resistive
机械寿命 10, 000, 000 operations min. (under rated conditions)
操作速度 5mm/s to 0.5m/s
防水防尘能力 IP66(防压力水柱级)
上升温度 Max 30℃ over ambient temperature at rated voltage/current
合乎标准 Cenelec EN 50041, EN 50047, IEC 337-1, VDE 0660
操作温度 -5℃~+65℃ (with no icing)
保存温度 -5℃~+65℃ (with no icing)
湿度 95% RH Max.
冲击系数 Mechanical durable: 1000m/s2 min.
Malfunction: 300m/s2 min.
振动频率 Malfunction: 10 to 55Hz, 1.5mm double amplitude
端子螺丝扭力 6-8 kgf-cm
其他螺丝扭力 Cover 12-14 kgf-cm/Head 8-9 kgf-cm/Mounting 50-60 kgf/cm
裸铜线尺寸 φ2 Max
电缆尺寸 φ12 Max(IP 65 if use cable φ8-9)
注:带弹簧系列产品,操作体的使用范围为从弹簧的前端到弹簧全长的1/3以内。
